Pro projektanty

Pro projektanty uvádíme výtahy:

1) OLJN - výtahy bez strojoven

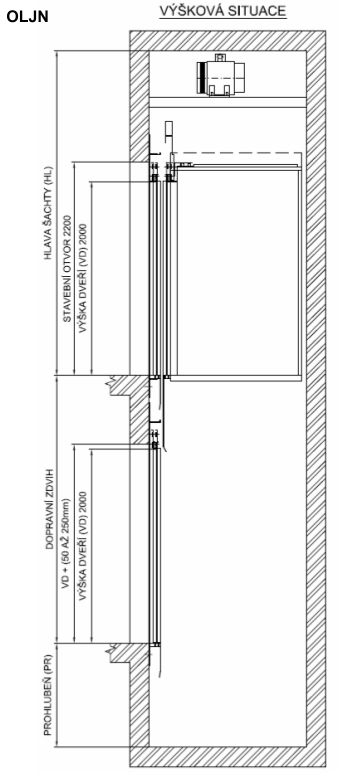

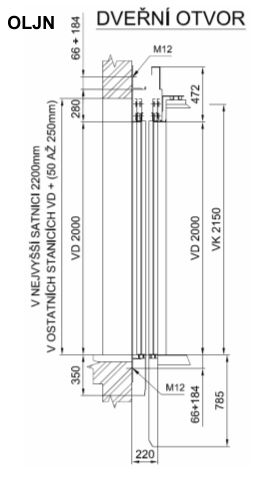

 Hlavní rozměry výtahu řad OLJN / bez strojovny

Nosnost ( kg )

 Počet
osob		 Počet
vstupů		 Šířka šachty (mm) - ŠŠ Hloubka šachty (mm) - HŠ Prohlubeň (mm) - PR Hlava šachty (mm) - HL Šířka kabiny (mm) - ŠK Hloubka kabiny (mm) - HK Výška kabiny (mm) - VK Šířka dveří (mm) - ŠD Výška dveří (mm) - VD
OLJN 320 4 1 1450 1370 1100 3350 900 1000 2150 800 2000
OLJN 450 6 1 1550 1620 1100 3350 1000 1250 2150 800 2000
OLJN 630 8 1 1650 1770 1100 3350 1100 1400 2150 800 2000
OLJN 1000 13 1 1700 2470 1100 3350 1100 2100 2150 900 2000
OLJN 1250 16 1  2100  2400 1400  3850 1200 2300 2150 1100 2000
OLJN 1600 21 1  2400  2800 1400  3850  1400 2400 2150 1300 2000

1) u průchozí varianty se hloubka šachty HŠ zvětší o 210mm - při použití 2P teleskopických dveří
2) při výšce kabiny 2050mm je hlava šachty 3250mm






2) OH - Hydraulické výtahy

Hlavní rozměry výtahu řady LC OH / hydraulický

 Nosnost (kg)  Počet osob  Počet vstupů  Šířka šachty (mm) - ŠŠ  Hloubka šachty (mm) - HŠ Prohlubeň (mm) - PR   Hlava šachty (mm) - HL  Šířka kabiny (mm) - ŠK  Hloubka kabiny (mm) - HK  Výška kabiny (mm) - VK  Šířka dveří (mm) - ŠD

 Výška dveří(mm)  -VD
 LC OH 320  4  1    1400   1400   1100   3350    900   1000  2150

(800) 900

  2000
 LC OH 450  6  1  1500  1700  1100  3350  1000 1300  2150

(800) 900

  2000
 LC OH 630  8  1  1600  1800  1100  3350  1100  1500  2150

 (800) 900

  2000
 LC OH 1000  13  1  1620  2500  1100  3350  1100  2100  2150

 (800) 900

  2000
 LC OH 1600  21   1    2250   2270   1400   3350    1400   2400   2150  1300 2000

1) u průchozí varianty se hloubka šachty HŠ zvětší o 210 mm - při použití 2P teleskopických dveří

2) při výšce kabiny 2050 mm je hlava šachty 3250 mm

3) rozměry jsou pouze orientační a daji se přizpůsobit Vaším požadavkům

3) LC MINI 250, 320, 500

Klikněte na tento odkaz: http://www.lift-components.cz/product-category/lc-mini/

Jste-li projektant, podívejte se na Stavební připravenosti
