LC OL - Lanové výtahy se strojovnou nad šachtou

Výtahy se značkou LC  Vám budou sloužit s maximální spolehlivostí a bezpečností. Moderní design v kombinaci s velmi kvalitními materiály Vám přinesou zážitek z jízdy.

Nabízíme Vám ucelenou řadu řešení pro Vaše stávajících výtahy

Vyberte si Vaše řešení a poptejte nás pro zjištění aktuální nabídky

Parametry
výtahu		 LC OL
320 až 450 1:1		 LC OL
320 až 450 1:2		 LC OL
500 až 550 1:1		 LC OL
630 1:1		 LC OL
630 1:2		 LC OL
800 až 1000 1:1		 LC OL
800 až 1000 1:2
NOSNOST  320 - 450  320 - 450   500 - 550  630  630  800  800
POČET OSOB  4 až 6  4 až 6  6 až 7  8  8  10  10
DOPRAVNÍ
ZDVIH
(m)		  max. 35  max. 35  max. 35  max. 35  max. 35  max. 35  max. 35
POČET
STANIC		  max. 16  max. 16  max. 16  max. 16  max. 16  max. 16  max. 16
JMENOVITÁ
RYCHLOST
(m/s)		  1,0*  1,0*  1,0*  1,0*  1,0*  1,0*  1,0*
POČET
JÍZD
(jízdy/h)		  240  240  240  240  240  240  240
Tř. zatížení/
VDI 4707		  2 až 4   2 až 4   2 až 4   2 až 4   2 až 4   2 až 4   2 až 4
LANOVÁNÍ  1:1  1:2  1:1  1:1  1:2  1:1  1:2
HLAVA
ŠACHTY
(mm)		  3335
(min.2960)		   3335
(min.2960)		   3335
(min.2600)		 3335
(min.3060)		 3335
(min.3060)		  3335
(min.3060)		 3335
(min.3060)
PROHLUBEŇ
(mm)		 1070
(min.850)		  1070
(min.850)		 1070
(min.850)		 1070
(min.850)		  1070
(min.850)		  1070
(min.850)		 1070
(min.850)
ŠÍŘKA
ŠACHTY
(mm)		  1040  1040  1200  1800  1800  1800  1800
HLOUBKA
ŠACHTY
(mm)		  1420 (1500**)  1420 (1500**)  2200  1800  1800  2400  2400
ŠÍŘKA
KABINY
(mm)		  800  800  800  1320  1320  1020  1020
HLOUBKA
KABINY
(mm)		  1200  1200  1850  1250  1250  2000  2000
TYP
RÁMU		  TLM9-2010  TLM9-2010 TLM10-
2011/
TLM11-
2012		 TLM10-
2011/
TLM11-
2012		 TLM10-
2011/
TLM11-
2012		  TLM11-2012  TLM11-2012
TYP
STROJE		 převodový-ANO  -  převodový-ANO  převodový-ANO  -  převodový.-ANO  -
  bezpřevod.-ANO  bezpřevod.-ANO  bezpřevod.-ANO  -  bezpřevod.-ANO  -  bezpřevod.-ANO
VÝKON
MOTORU
(kW)/In(A)

převodový
4,0kW/9,8A

 -

převodový
5,5kW/13A

převodový
7,5kW/17A

 -

převodový
9kW/20,5A

 -
   bezpřevod.
2,9kW/8,5A		  bezpřevod.
2,9kW/8,5A		 bezpřevod.
4,2kW/12A		  -  bezpřevod.
4,8kW/13,5A		  - bezpřevod.
7,5kW/19,5A
NOSNÉ
ORGÁNY		  převod.-4x10  -  převod.-6x10  převod.-6x10  -  převod.-6x10  -
   bezpřevod.
7x6,5		  bezpřevod.
4x8		  bezpřevod.
8x6,5		  -  bezpřevod.
6x6,5		  - bezpřevod.
8(10)x6,5
PROTIVÁHA-
UMÍSTĚNÍ/
VÝPLŇ		  VZADU /
BETON		  VZADU /
BETON		  NA BOKU /
OCEL		  VZADU /
BETON		  VZADU /
BETON		  NA BOKU /
BETON		 NA BOKU /
BETON
   NA BOKU / OCEL  -  -  -  -  -  -
ŠÍŘKAx
VÝŠKA
DVEŘÍ
(mm)		  700/750/
800x2000		  700/750/
800x2000		  800x2000/
700x2000		  800x2000  800x2000  800/
900x2000		   800/
900x2000
DVEŘE
KABINA/
ŠACHTA		  BUS / RUČNÍ   BUS / RUČNÍ   BUS / RUČNÍ  AUT 2PC /
AUT 2PC		   AUT 2PC /
AUT 2PC		   AUT 2PT /
AUT 2PT		  AUT 2PT /
AUT 2PT
   AUT 4PC /
RUČNÍ		  AUT 4PC /
RUČNÍ 		 AUT 4PC /
AUT 4PC		 -  -  -  -
  AUT4PC /
AUT 4PC		  AUT4PC /
AUT 4PC		  - -  -  -  -
   AUT 3PT /
AUT 3PT		 AUT 3PT /
AUT 3PT 		  - -  -  -  -

Poznámka:
* Jmenovitá rychlost 1,0m/s je standardní, maximální jmenovitá rychlost 1,6m/s
** Průchozí varianta

Jsme připraveni modifikovat naše standardní řešení podle Vašich požadavků.





LC OL 320 až 450
Řešení s vyvažovacím závažím na boku šachty

Výhody
- maximální využití šachty - zvětšení kabiny
- zvýšení dopravní kapacity výtahu
- připraveno pro průchozí variantu kabiny - 2 vstupy
- vstupní dveře šířky 700-750-800mm
- možnost použití automatických dveří, BEZPŘEVODOVÝ STROJ
- nabízeno v řadě

odkaz na kompletní katalogové listy v pdf - příklady řešení:

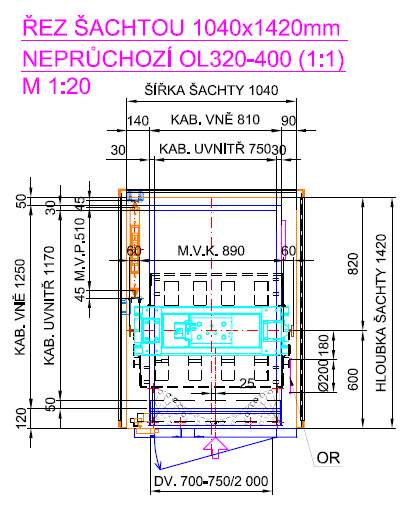

OL 320 PROTIVÁHA NABOKU1040x1420mm-NEPRŮCHOZÍ
OL 320 PROTIVÁHA NABOKU1040x1420mm-PRŮCHOZÍ
OL 320 PROTIVÁHA NABOKU1040x1500mm-NEPRŮCHOZÍ
OL 320 PROTIVÁHA NABOKU1040x1500mm-PRŮCHOZÍ



LC OL 320 až 450
Řešení s vyvažovacím závažím za šachtou - pomocná konstrukce

AUTOMATICKÉ DVEŘE

Výhody
- maximální využití šachty - zvětšení kabiny
- využití hluchého prostoru za šachtou, stavebnicový systém
- zvýšení dopravní kapacity výtahu

- vstupní dveře šířky 700-750mm
- možnost použití automatických dveří, BEZPŘEVODOVÝ STROJ

- nabízeno v řadě

odkaz na kompletní katalogové listy v pdf - příklady řešení:

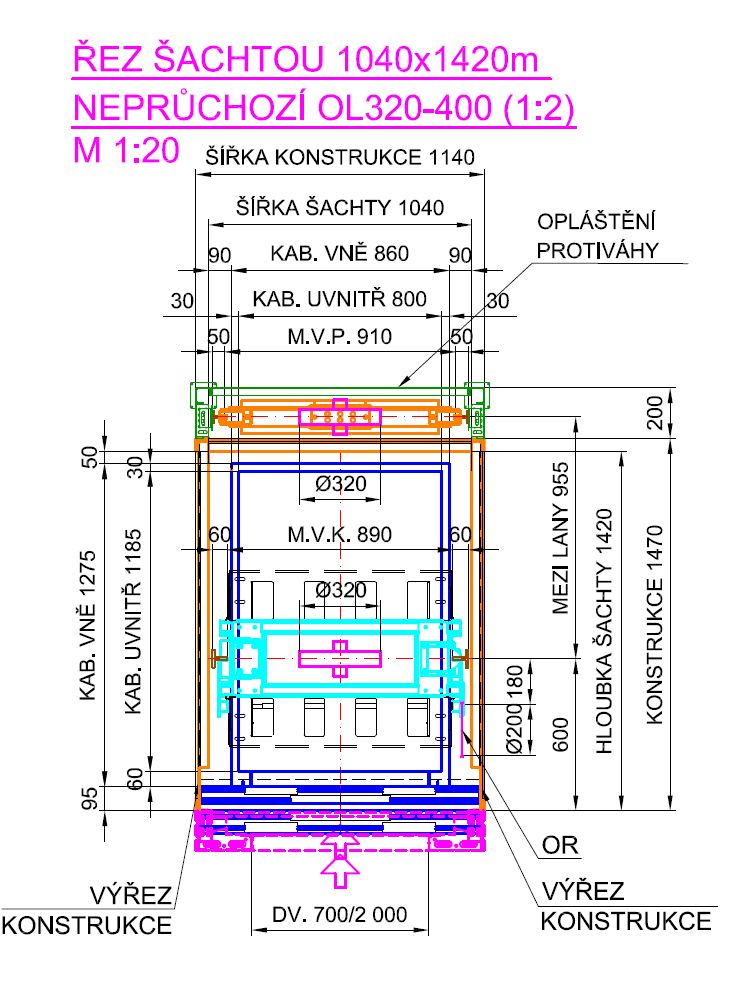

OL 320 PROTIVÁHA ZA ŠACHTOU 1040x1420mm-NEPRŮCHOZÍ-NEPŘÍMÝ-AUTOMATY
OL 320 PROTIVÁHA ZA ŠACHTOU 1040x1420mm-NEPRŮCHOZÍ-PŘÍMÝ-AUTOMATY
OL 320 PROTIVÁHA ZA ŠACHTOU 1040x1500mm-NEPRŮCHOZÍ-NEPŘÍMÝ-AUTOMATY
OL 320 PROTIVÁHA ZA ŠACHTOU 1040x1500mm-NEPRŮCHOZÍ-PŘÍMÝ-AUTOMATY





 LC OL 320 až 450
Řešení s vyvažovacím závažím za šachtou - pomocná konstrukce

Výhody
- maximální využití šachty - zvětšení kabiny
- využití hluchého prostoru za šachtou, stavebnicový systém
- zvýšení dopravní kapacity výtahu
- vstupní dveře šířky 700-750-800mm

- možnost použití automatických dveří, BEZPŘEVODOVÝ STROJ

- nabízeno v řadě



odkaz na kompletní katalogové listy v pdf - příklady řešení:

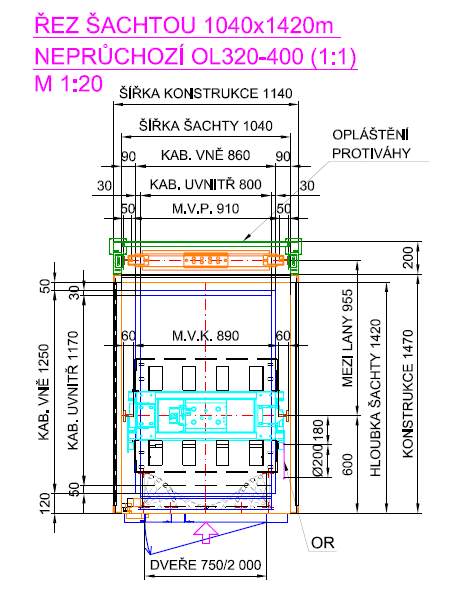

OL 320 PROTIVÁHA VZADU ZA ŠACHTOU 1040x1420mm-NEPRŮCHOZÍ
OL 320 PROTIVÁHA VZADU ZA ŠACHTOU 1040x1420mm-NEPRŮCHOZÍ-NEPŘÍMÝ
OL 320 PROTIVÁHA VZADU ZA ŠACHTOU 1040x1500mm-NEPRŮCHOZÍ
OL 320 PROTIVÁHA VZADU ZA ŠACHTOU 1040x1500mm-NEPRŮCHOZÍ-NEPŘÍMÝ







LC OL250 na OL320
Řešení s vyvažovacím závažím v šachtě za kabinou

Výhody
- maximální zvětšení kabiny
- zvýšení dopravní rychlosti doporučujeme
- vstupní dveře šířky 700-750-800mm

- vstupní dveře šířky 700-750mm
- možnost použití automatických dveří, BEZPŘEVODOVÝ STROJ

- nabízeno v řadě



odkaz na kompletní katalogové listy v pdf - příklady řešení:

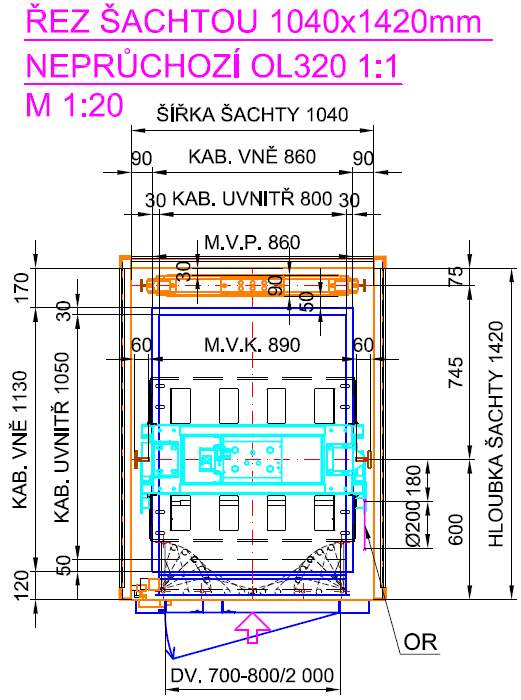

OL 320 PROTIVÁHA VZADU V ŠACHTĚ 1040x1420mm-NEPRŮCHOZÍ
OL 320 PROTIVÁHA VZADU V ŠACHTĚ 1040x1500mm-NEPRŮCHOZÍ




LC OL 500 až 550 / instalace 1:1

Řešení s vyvažovacím závažím na boku šachty

Výhody

- maximální využití šachty - zvětšení kabiny
- zvýšení dopravní kapacity výtahu
- vstupní dveře šířky 800mm
- průchozí varianta kabiny - 2 vstupy
- možnost použití automatických dveří šířky 700mm
- nabízíme v řadě



odkaz na kompletní katalogové listy v pdf

LC OL 500 AŽ 550 ŠACHTA 1200x2200 PROTIVÁHA NABOKU-PŘÍMÝ







LC OL 630 / instalace 1:1
Řešení s vyvažovacím závažím vzadu v šachtě

Výhody

- maximální využití šachty - zvětšení kabiny
- zvýšení dopravní kapacity výtahu
- automatické dveře
- vstupní dveře šířky 800mm

- nabízíme v řadě

odkaz na kompletní katalogové listy v pdf

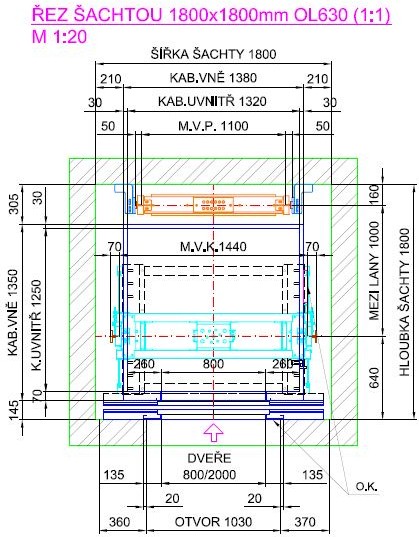

LC OL 630 ŠACHTA 1800x1800 PROTIVÁHA VZADU-PŘÍMÝ







 LC OL 630 / instalace 1:2
Řešení s vyvažovacím závažím vzadu v šachtě

Výhody

- maximální využití šachty - zvětšení kabiny
- zvýšení dopravní kapacity výtahu
- vstupní dveře šířky 800mm
- bezpřevodový stroj
- automatické dveře
- nabízíme v řadě



odkaz na kompletní katalogové listy v pdf

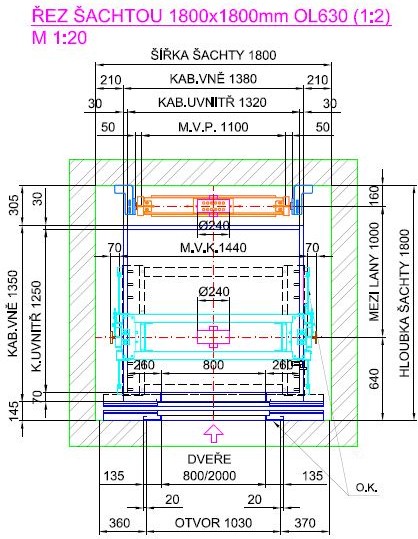

LC OL 630 ŠACHTA 1800x1800 PROTIVÁHA VZADU-NEPŘÍMÝ



LC OL 800 až 1000 / instalace 1:1
Řešení s vyvažovacím závažím na boku šachty

Výhody
- maximální využití šachty - zvětšení kabiny
- zvýšení dopravní  kapacity výtahu
- vstupní dveře šírky 800-900mm
- možnost použití automatických dveří
- nabízíme v řadě

odkaz na kompletní katalogové listy v pdf
LC OL 800 AŽ 1000 ŠACHTA 1800x2400 PROTIVÁHA NABOKU-PŘÍMÝ







 LC OL 800 až 1000 / instalace 1:2 / Bezpřevodové stroje
Řešení s vyvažovacím závažím na boku šachty - bezpřevodový stroj

Výhody
- maximální využití šachty - zvětšení kabiny
- zvýšení dopravní kapacity výtahu
- vstupní dveře šířky 800-900mm
- možnost použití automatických dveří
- nabízeno v řadě

odkaz na kompletní katalogové listy v pdf
LC OL 800 AŽ 1000 ŠACHTA 1800x2400 PROTIVÁHA NABOKU-NEPŘÍMÝ
