LC OLJN - Lanové výtahy se strojovnou v hlavě šachty

Výtahy bez strojoven jsou jednou z nejvíce se rozvíjejících oblastí výtahové techniky. Velmi vysoké požadavky na  kvalitu zpracování, spolehlivost,bezpečnost a hlučnost jsme zapracovali do tohoto produktu  na základě dlouholetých zkušeností. Nejenom díky tomu spadá tento náš produkt do oblasti "Výtah se značkou LC". Komponenty použité u těchto typů výtahů jsou vyráběny předními evropskými dodávateli ( Dveře - SEMATIC, Stroje - SICOR, frekvenční měniče - YASKAWA ).

Nabízíme Vám ucelenou řadu řešení pro výtahy se strojovnou v hlavě šachty
Vyberte si Vaše řešení a poptejte nás pro zjištění aktuální nabídky

Parametry
výtahu
LC OLJN
320
LC OLJN
450
LC OLJN
630
LC OLJN
1000
LC OLJN
1250
LC OLJN
1600
LC OLJN
2000
NOSNOST 320 450 630 1000 1250 1600 2000
POČET
OSOB
  4 6 8 13 16 21 26
DOPRAVNÍ
ZDVIH
(m)
25* 25* 25* 25* 25* 25* 25*
RYCHLOST
(m/s)
1,0** 1,0** 1,0** 1,0** 1,0** 1,0** 1,0**
POČET
JÍZD
(jízdy/h)
240 240 240 240 240 240 240
VDI 4707
/ třída
2 až 4 2 až 4 2 až 4 2 až 4 2 až 4 2 až 4 2 až 4
LANOVÁNÍ 1:2 1:2 1:2 1:2 1:2 1:2 1:2
HLAVA
ŠACHTY
(mm)
3350
(min.3200)
3350
(min.3200)
3350
(min.3200)
3350
(min.3200)
3600
(min. 3500)
3600
(min. 3500)
3600
(min.3500)
PROHLUBEŇ 1100
(min.850)
1100
(min.850)
1100
(min.850)
1100
(min.950)
1250
(min.1100)
1250
(min.1100)
1250
(min.1100)
ŠÍŘKA
ŠACHTY
(mm)
1450 1550 1650 1700 2100 2300 2400
HLOUBKA
ŠACHTY
(mm)
1470 /
1680***
1620 /
1830***
1770 /
1980***
2470 /
2680***
2700 /
2880***
2800 /
2980***
3100 /
3280***
POČET
STANIC
max. 16 max. 16 max. 16 max. 16 max. 16 max. 16 max. 16
ŠÍŘKA
KABINY
(mm)
900 1000 1100 1100 1200 1400 1500
HLOUBKA
KABINY
(mm)
1100 1250 1400 2100 2300 2400 2700
TYP
RÁMU
TLM9-SK TLM9-SK TLM10-SK TLM11-SK TLM16-SK TLM16-SK TLM20-SK
TYP
STROJE
bezpřevod. bezpřevod. bezpřevod. bezpřevod. bezpřevod. bezpřevod. bezpřevod.
VÝKON
MOTORU
(kW) In(A)
2,9kW / 8,5A 3,8kW / 11,5A 4,8kW / 13,5A 7,5kW / 19,5A 9kW / 23A 12kW / 29,5A 14kW / 36,5A
NOSNÉ
ORGÁNY
lano 4x6,5 lano 5x6,5 lano 6x6,5 lano 8x6,5 lano 8x8 lano 10x8 lano 10x8
ŠÍŘKA
DVEŘÍ
(mm)
800x2000 800x2000 800/
900x
2000/2100
900x2000/2100 1100x2000/2100 1100-
1300x
2000/2100
1100x
1300x
2000/2100
TYP
DVEŘÍ
KABINA
AUT. 2T AUT.2T AUT.2T AUT. 2T AUT. 2T AUT. 2T AUT. 2T
TYP
DVEŘÍ
ŠACHTA
AUT. 2T AUT.2T AUT.2T AUT. 2T AUT. 2T AUT. 2T AUT. 2T

Poznámka:
* V případě vyššího zdvihu kontaktujte obchodní oddělení Lift Components s.r.o. pro bližší informace
** Jmenovitá rychlost 1,0m/s je standardní, maximální jmenovitá rychlost 1,6m/s
*** Průchozí varianta


Jsme připravení modifikovat naše standardní řešení podle Vašich požadavků

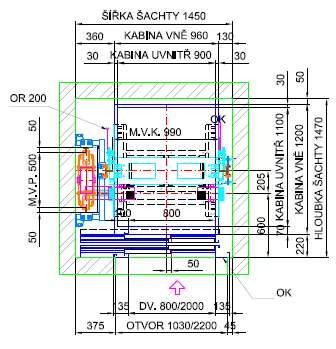

LC OLJN320/1,0 - Standard dle ČSN EN 81-1 A2/A3
Výtah se strojovnou v šachtě

Výhody
- šachta rozměry 1450 x 1470mm / hlava 3350mm
kabina rozměry  900 x 1100 x 2150mm
- vysoká dopravní kapacity výtahu
evropská kvalita zpracování celého výtahu
- garantovaná hlučnost stroje max 55dB
- připraveno pro průchozí variantu kabiny - 2 vstupy
- vstupní dveře šířky 800 x 2000mm
- nabízeno v řadě

Fotogalerie - podívejte se na realizace produktu

odkaz na kompletní katalogový list v pdf
OLJN320-standard

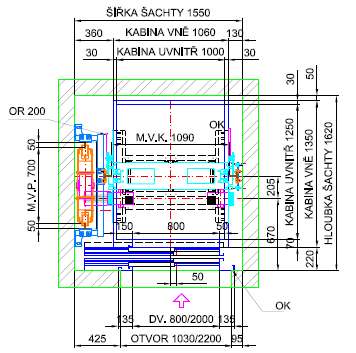

LC OLJN450/1,0 - Standard dle ČSN EN 81-1 A2/A3
Výtah se strojovnou v šachtě

Výhody
- šachta rozměry 1550 x 1620mm / hlava 3350mm
kabina rozměry  1000 x 1250 x 2150mm
vhodný pro imobilní osoby do stávajích budov
- vysoká dopravní kapacity výtahu
evropská kvalita zpracování celého výtahu
- garantovaná hlučnost stroje max 55dB
- připraveno pro průchozí variantu kabiny - 2 vstupy
- vstupní dveře šířky 800 x 2000mm
- nabízeno v řadě

Fotogalerie - podívejte se na realizace produktu

odkaz na kompletní katalogový list v pdf
OLJN450 - Standard

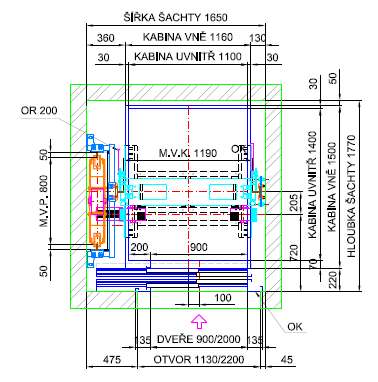

LC OLJN630/1,0 - Standard dle ČSN EN 81-1 A2/A3
Výtah se strojovnou v šachtě

Výhody
- šachta rozměry 1650 x 1770mm / Hlava 3350mm
kabina rozměry  1100 x 1400 x 2150mm
vhodný pro imobilní osoby do nových budov
- vysoká dopravní kapacity výtahu
evropská kvalita zpracování celého výtahu
- garantovaná hlučnost stroje max 55dB
- připraveno pro průchozí variantu kabiny - 2 vstupy
- vstupní dveře šířky 800,900 x 2000mm
- nabízeno v řadě

Fotogalerie - podívejte se na realizace produktu

odkaz na kompletní katalogový list v pdf
OLJN630 - Standard

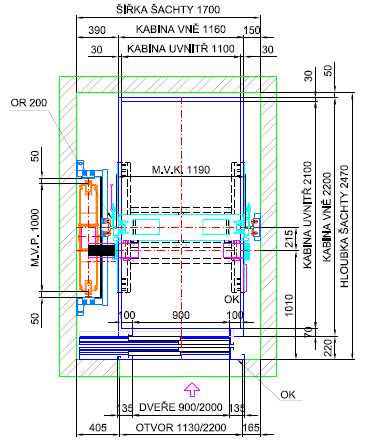

 LC OLJN1000/1,0 - Standard dle ČSN EN 81-1 A2/A3

Výtah se strojovnou v šachtě

Výhody
- šachta rozměry 1700 x 2470mm / hlava 3400mm
- kabina rozměry 1100 x 2100 x 2150mm
- vhodný pro imobilní osoby do nových budov
- vhodné pro Evakuační výtah
- vysoká dopravní kapacity výtahu
- evropská kvalita zpracování celého výtahu
- garantovaná hlučnost stroje max 55dB
- připraveno pro průchozí variantu kabiny - 2 vstupy
- vstupní dveře šířky 800,900 x 2000mm
- nabízeno v řadě

Fotogalerie - podívejte se na realizace produktu

odkaz na kompletní katalogový list v pdf
OLJN1000 - Standard








 LC OLJN1250/1,0 - Standard dle ČSN EN 81-1 A3

Výtah se strojovnou v šachtě

Výhody
- šachta rozměry 2100 x 2700mm / hlava 3600mm
- kabina rozměry 1200 x 2300 x 2150mm / 16 osob
- vhodný pro imobilní osoby do nových budov
- vhodné pro Evakuační výtah
- vysoká dopravní kapacity výtahu
evropská kvalita zpracování celého výtahu
- garantovaná hlučnost stroje max 55dB
- připraveno pro průchozí variantu kabiny - 2 vstupy
- vstupní dveře šířky 900,1000,1100 x 2000(2100)mm
- nabízeno v řadě

Fotogalerie - podívejte se na realizace produktu

odkaz na kompletní katalogový list v pdf
OLJN1250 - Standard










 LC OLJN1600/1,0 - Standard dle ČSN EN 81-1 A3

Výtah se strojovnou v šachtě

Výhody
- šachta rozměry 2300 x 2800mm / hlava 3600mm
- kabina rozměry 1400 x 2400 x 2150mm / 21 osob
- vhodný pro imobilní osoby do nových budov
- vhodné pro Evakuační výtah
- vysoká dopravní kapacity výtahu
evropská kvalita zpracování celého výtahu
- garantovaná hlučnost stroje max 55dB
- připraveno pro průchozí variantu kabiny - 2 vstupy
- vstupní dveře šířky 1100,1200,1300 x 2000(2100)mm
- nabízeno v řadě

Fotogalerie - podívejte se na realizace produktu

odkaz na kompletní katalogový list v pdf
OLJN1600 - Standard

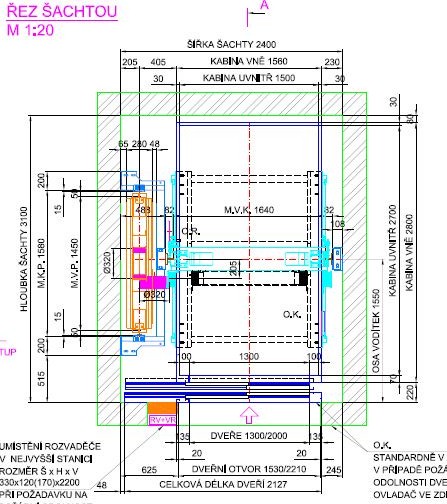

 LC OLJN2000/1,0 - Standard dle ČSN EN 81-1 A3

Výtah se strojovnou v šachtě

Výhody
- šachta rozměry 2400 x 3100mm / hlava 3600mm
- kabina rozměry 1500 x 2700 x 2150mm / 26 osob
- vhodný pro imobilní osoby do nových budov
- vhodné pro Evakuační výtah
- vysoká dopravní kapacity výtahu
evropská kvalita zpracování celého výtahu
- garantovaná hlučnost stroje max 55dB
- připraveno pro průchozí variantu kabiny - 2 vstupy
- vstupní dveře šířky 1100,1200,1300 x 2000(2100)mm
- nabízeno v řadě

Fotogalerie - podívejte se na realizace produktu

odkaz na kompletní katalogový list v pdf
OLJN2000 - Standard
